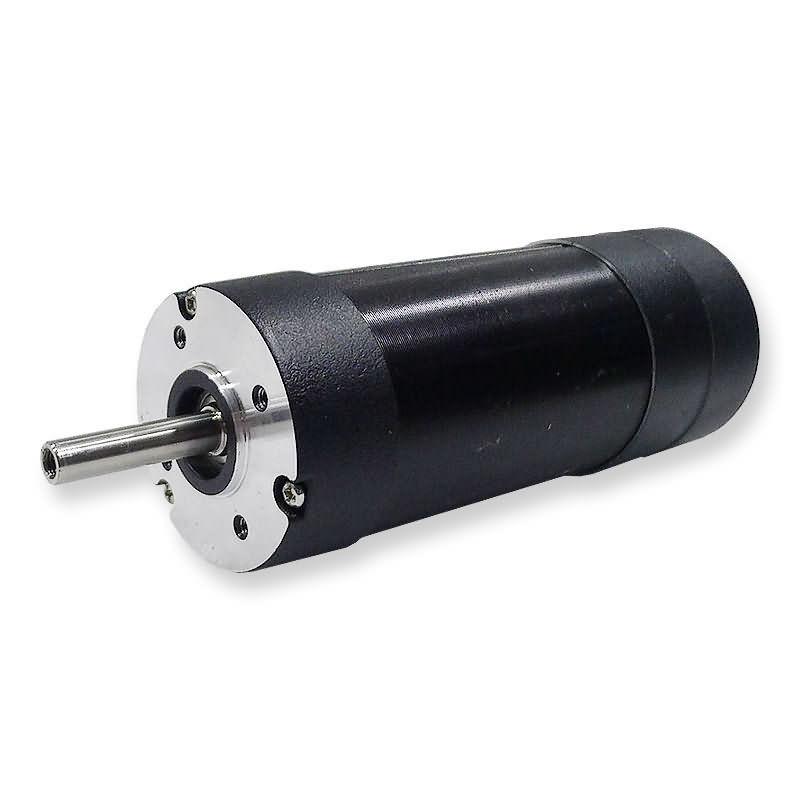

Radial Play 0,025mm / 460g Delta Winding Brushless E Motor
-
-
Hình ảnh lớn :
Radial Play 0,025mm / 460g Delta Winding Brushless E Motor
|
Thông tin chi tiết sản phẩm:
| Nguồn gốc: |
Trung Quốc |
| Hàng hiệu: |
OEM |
| Chứng nhận: |
CE/ISO/ROHS |
Thanh toán:
| Số lượng đặt hàng tối thiểu: |
Thỏa thuận |
| Giá bán: |
negotiable |
| chi tiết đóng gói: |
với thùng carton xuất khẩu |
| Thời gian giao hàng: |
15-25 ngày |
| Điều khoản thanh toán: |
L / C, T / T, Western Union, Paypal |
| Khả năng cung cấp: |
25000pc / tháng |
|
Chi tiết sản phẩm
| Kiểu uốn lượn: |
DELTA |
Max. Tối đa axial force lực dọc trục: |
15N |
| Số cực: |
số 8 |
Số pha: |
3 |
| Phạm vi tốc độ: |
2000 8000 vòng / phút |
Dải điện áp: |
12 ～ 48V |
| Làm nổi bật: |
Động cơ điện không chổi than Delta Winding, động cơ điện không chổi than 8 cực, động cơ điện không chổi than Delta 3 pha |
Radial Play 0,025mm / 460g Delta Winding Brushless E Motor
Đặc điểm kỹ thuật chung
|
Kiểu uốn lượn
|
Đồng bằng
|
|
Góc hiệu ứng hội trường
|
120 độ.Góc điện
|
|
Chơi xuyên tâm
|
0,025mm / 460g
|
|
Kết thúc
|
0,025mm / 4000g
|
|
Tối đalực hướng tâm
|
75N @ 20 mm từ mặt bích
|
|
Tối đalực dọc trục
|
15N
|
|
Lớp cách nhiệt
|
B
|
|
Độ bền điện môi
|
500VDC trong một phút
|
|
Vật liệu chống điện
|
100MΩ phút, 500VDC
|
Dữ liệu hiệu suất
| Mô hình |
Các đơn vị |
42ZW3S41A20 |
42ZW3S41A40 |
42ZW3S41A80 |
42ZW3S61A20 |
| Số cực |
|
số 8 |
|
|
|
| Số pha |
|
3 |
|
|
|
| Điện áp định mức |
VDC |
24 |
|
|
|
| Tốc độ định mức |
RPM |
2000 |
4000 |
8000 |
2000 |
| Mô-men xoắn liên tục |
Nm |
0,072 |
0,072 |
0,072 |
0.144 |
| Mô-men xoắn định mức |
Nm |
0,063 |
0,063 |
0,063 |
0,125 |
| Công suất định mức |
W |
13 |
26 |
52 |
26 |
| Mô men xoắn cực đại |
Nm |
0,19 |
0,19 |
0,19 |
0,375 |
| Đỉnh cao |
Một |
2.7 |
5,4 |
10.8 |
5,3 |
| Hằng số mô-men xoắn |
Nm / A |
0,074 |
0,035 |
0,02 |
0,074 |
| Trở lại EMF |
V / KRPM |
7,82 |
3,66 |
2.1 |
7,82 |
| Quán tính cánh quạt |
gc㎡ |
24 |
24 |
24 |
48 |
| Chiều dài cơ thể |
mm |
41 |
41 |
41 |
61 |
| Phạm vi điện áp |
VDC |
12 48 |
|
|
|
| Phạm vi tốc độ |
RPM |
2000 8000 |
|
|
|
| Cân nặng |
Kilôgam |
0,3 |
0,3 |
0,3 |
0,45 |
| Mô hình |
Các đơn vị |
42ZW3S61A40 |
42ZW3S61A80 |
42ZW3S81A20 |
42ZW3S81A40 |
| Số cực |
|
số 8 |
|
|
|
| Số pha |
|
3 |
|
|
|
| Điện áp định mức |
VDC |
24 |
|
|
|
| Tốc độ định mức |
RPM |
4000 |
8000 |
2000 |
4000 |
| Mô-men xoắn liên tục |
Nm |
0.144 |
0.144 |
0,225 |
0,225 |
| Mô-men xoắn định mức |
Nm |
0,125 |
0,125 |
0,19 |
0,19 |
| Công suất định mức |
W |
52 |
104 |
39,5 |
79 |
| Mô men xoắn cực đại |
Nm |
0,375 |
0,375 |
0,57 |
0,57 |
| Đỉnh cao |
Một |
10.6 |
21.2 |
7,25 |
14,5 |
| Hằng số mô-men xoắn |
Nm / A |
0,035 |
0,02 |
0,074 |
0,035 |
| Trở lại EMF |
V / KRPM |
3,66 |
2.1 |
7,82 |
3,66 |
| Quán tính cánh quạt |
gc㎡ |
48 |
48 |
72 |
72 |
| Chiều dài cơ thể |
mm |
61 |
61 |
81 |
81 |
| Phạm vi điện áp |
VDC |
12 48 |
|
|
|
| Phạm vi tốc độ |
RPM |
2000 8000 |
|
|
|
| Cân nặng |
Kilôgam |
0,45 |
0,45 |
0,6 |
0,6 |
| Mô hình |
Các đơn vị |
42ZW3S81A80 |
42ZW3S101A20 |
42ZW3S101A40 |
42ZW3S101A60 |
| Số cực |
|
số 8 |
|
|
|
| Số pha |
|
3 |
|
|
|
| Điện áp định mức |
VDC |
24 |
|
|
|
| Tốc độ định mức |
RPM |
8000 |
2000 |
4000 |
6000 |
| Mô-men xoắn liên tục |
Nm |
0,225 |
0,3 |
0,3 |
0,3 |
| Mô-men xoắn định mức |
Nm |
0,19 |
0,25 |
0,25 |
0,25 |
| Công suất định mức |
W |
158 |
52,5 |
105 |
157,5 |
| Mô men xoắn cực đại |
Nm |
0,57 |
0,75 |
0,75 |
0,75 |
| Đỉnh cao |
Một |
29 |
10 |
20 |
30 |
| Hằng số mô-men xoắn |
Nm / A |
0,02 |
0,074 |
0,035 |
0,028 |
| Trở lại EMF |
V / KRPM |
2.1 |
7,82 |
3,66 |
3 |
| Quán tính cánh quạt |
gc㎡ |
72 |
96 |
96 |
96 |
| Chiều dài cơ thể |
mm |
81 |
101 |
101 |
101 |
| Phạm vi điện áp |
VDC |
12 48 |
|
|
|
| Phạm vi tốc độ |
RPM |
2000 8000 |
|
|
|
| Cân nặng |
Kilôgam |
0,6 |
0,8 |
0,8 |
0,8 |
Tùy chọn tùy chỉnh
Chi tiết trục & lắp tùy chỉnh:
Tất cả các động cơ có thể được cung cấp theo yêu cầu với trục đơn hoặc đôi, trục ngắn hơn và dài hơn, cũng như nhiều sửa đổi khác. Mặt bích tùy chỉnh và các chi tiết lắp đặt khác cũng có thể được xem xét.
Bộ mã hóa:
Tất cả các động cơ có thể được cung cấp theo yêu cầu với nhiều tùy chọn và độ phân giải của bộ mã hóa.
Phanh:
Tất cả các động cơ có thể được cung cấp với phanh đỗ xe điện từ, có hoặc không có nhả tay.
Khai thác cáp:
Tất cả các động cơ có thể được cung cấp theo yêu cầu với dây cáp tùy chỉnh và / hoặc dây dẫn đặc biệt có hoặc không có đầu nối
