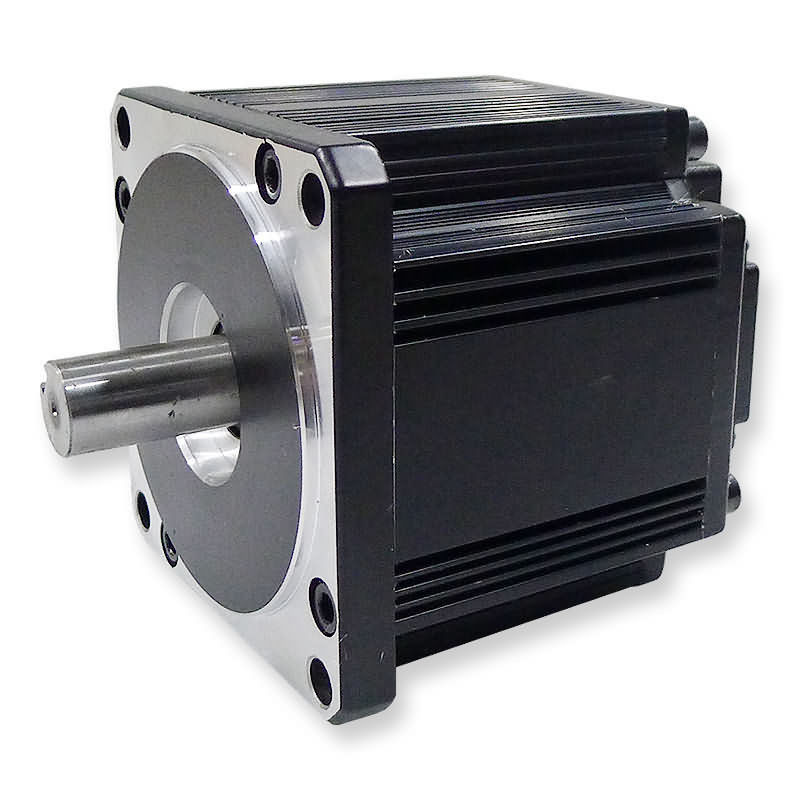

Động cơ không chổi than 310 VDC
Đặc điểm kỹ thuật chung
| Kiểu uốn lượn |
Ywe |
| Góc hiệu ứng hội trường |
120 độ.Góc điện |
| Chơi xuyên tâm |
0,02mm / 460g |
| Kết thúc |
0,08mm / 450g |
| Tối đalực hướng tâm |
220N @ 20 mm từ mặt bích |
| Tối đalực dọc trục |
60N |
| Lớp cách nhiệt |
B |
| Độ bền điện môi |
500VDC trong một phút |
| Vật liệu chống điện |
100MΩ phút, 500VDC |
Dữ liệu hiệu suất
| Mô hình |
Các đơn vị |
110ZW3S
125E30
|
110ZW3S
125D30
|
110ZW3S
155E30
|
110ZW3S
185D20
|
110ZW3S
185D24
|
110ZW3S
210D20
|
110ZW3S
210D24
|
| Số cực |
|
số 8 |
| Số pha |
|
3 |
| Điện áp định mức |
VDC |
310 |
170 |
310 |
170 |
170 |
170 |
170 |
| Tốc độ định mức |
RPM |
3000 |
3000 |
3000 |
2000 |
2400 |
2000 |
2400 |
| Mô-men xoắn liên tục |
Nm |
2.2 |
2,2 |
4,8 |
7.164 |
7,16 |
8,592 |
8,592 |
| Mô-men xoắn định mức |
Nm |
2 |
2 |
4 |
6 |
6 |
7,16 |
7,16 |
| Công suất định mức |
W |
625 |
625 |
1250 |
1250 |
1500 |
1500 |
1800 |
| Mô men xoắn cực đại |
Nm |
6 |
6 |
12 |
17,91 |
17,91 |
21,48 |
21,48 |
| Đỉnh cao |
Một |
số 8 |
14,5 |
14,7 |
31,5 |
37,5 |
37,5 |
45 |
| Hằng số mô-men xoắn |
Nm / A |
0,77 |
0,77 |
0,77 |
0,595 |
0,5 |
0,595 |
0,5 |
| Trở lại EMF |
V / KRPM |
80,5 |
44,2 |
81,58 |
62,96 |
53.1 |
53.1 |
62,96 |
| Quán tính cánh quạt |
gc㎡ |
1.9 |
1.9 |
3,3 |
5 |
5 |
5,9 |
5,9 |
| Chiều dài cơ thể |
mm |
125 |
125 |
155 |
185 |
185 |
210 |
210 |
| Phạm vi điện áp |
VDC |
48 310 |
| Phạm vi tốc độ |
RPM |
1000 ～ 3000 |
| Cân nặng |
Kilôgam |
4,8 |
4,8 |
5,2 |
5,5 |
5,5 |
6 |
6 |
Sự miêu tả
Brushless DC Motors được sử dụng rộng rãi trong các ứng dụng đa dạng như thiết bị văn phòng, máy bơm, máy dệt và nhiều hơn nữa.
Tùy chọn tùy chỉnh
Chi tiết trục & lắp tùy chỉnh:
Tất cả các động cơ có thể được cung cấp theo yêu cầu với trục đơn hoặc đôi, trục ngắn hơn và dài hơn, cũng như nhiều sửa đổi khác.Mặt bích tùy chỉnh và các chi tiết lắp đặt khác cũng có thể được xem xét.
Bộ mã hóa:
Tất cả các động cơ có thể được cung cấp theo yêu cầu với nhiều tùy chọn và độ phân giải của bộ mã hóa.
Phanh:
Tất cả các động cơ có thể được cung cấp với phanh đỗ xe điện từ, có hoặc không có nhả tay.
Khai thác cáp:
Tất cả các động cơ có thể được cung cấp theo yêu cầu với dây cáp tùy chỉnh và / hoặc dây dẫn đặc biệt có hoặc không có đầu nối
Ứng dụng:
- dự án năng lượng mặt trời
- ô tô
- giao tiếp
- máy in phun
- máy bơm
- máy thổi y tế
- Bảo vệ
Kích thước tính bằng mm
